  • Atari Jaguar - Antennenkabel?

    Hm, vielleicht weil Scart eher eine Krankheit und Quelle für Verbindungsprobleme ist. Die Verbindung ist unhandlich, die Stecker lösen sich leicht wieder, bei etwas häufiger Benutzung lösen sich die Lötstellen leicht, es passiert schon mal daß Kontakte umbiegen oder sich in den Stecker schieben...

    BTW: Ich versuche inzwischen auch die Geräte möglichst nicht mit Bohrlöcher ect. zu "behandel". Nach und nach werden unverbastelte Gehäuse immer seltener und einmal gemachte Löcher lassen sich nicht so einfach ungeschehen machen. Ich versuche Erweiterungen so durchzuführen daß sie auch wieder rückbaubar sind. Wenn ich mir heute einige meiner "Jugendsünden" ansehe graust es mir... :tooth:

    Sleepy

  • Atari Jaguar - Antennenkabel?

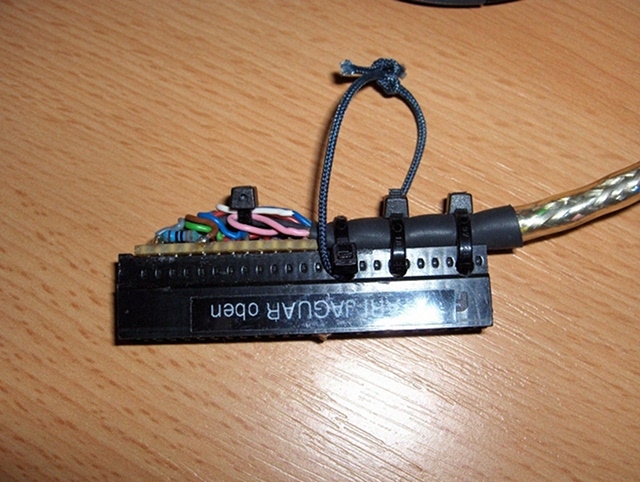

    Da kannst Du als Stecker (eigentlich ist es ja eine Kupplung;-) einen ISA-Slot aus einem alten Mainbord nehmen und auf die passende Länge kürzen.
    Damit man den Stecker nicht falsch rum aufsteckt (auf diese Weise hat ein Clubkollege wohl mal einer Jaguar das Leben ausgehaucht) habe ich ihm den Stecker so lang gemacht daß er noch über den Erweiterungsport geht. Der ist damit zwar nicht mehr erreichbar, was aber i.d.R. zu verschmerzen ist, dafür aber verpolungssicher. ;) Die nicht benötigten Kontakte rausziehen und ein Stückchen Pertinax (Platinenrest) so einsetzen daß man den Stecker nicht versetzt aufstecken kann. Das Pertinaxstückchen muß in die Lücke zwischen den zwei Connectoren liegen, bündig an den AV-Connector.
    Als Kabel hab´ ich einfach ein Scart-Kabel passender Länge genommen und den Stecker an der einen Seite abgeschnitten.

    Du kannst auch die Schaltspannungen für Scart an der Jaguar abgreifen und über Widerstände auf die entsprechenden Pins des Scart-Steckers legen. Dann geht dier Glotze (wenn sie´s unterstützt) automatisch auf den richtigen Kanal & RGB.

    Bei Bedarf kann ich mal ein Bild raussuchen.

    Sleepy

  • Atari Jaguar - Antennenkabel?

    Dann nimm doch das MSX-Kabel...

    Ansonsten, wenn Du etwas geschickt bist kannst Du auch ein Antennenkabel nehmen, das "falsche" Ende abtrennen und einen Cinch-Stecker anlöten.

    Oder, ohne zu löten, ein Cinch-Kabel nehmen, einen Cinch-Stecker abtrennen und einen passenden Antennenstecker montieren. Da gibt´s Modelle die zum Schrauben sind. Sehen ungefähr so aus:

    Diese Stecker sind schwieriger anzuschlagen; davon würde ich in diesem Fall eher abraten:

    Zum ATARI XL/XE/XEGS und Amiga500 gehört auch so ein Kabel.

    Sleepy XL

  • Atai Jaguar stereo sound

    Wenn Du die Jaguar via Scart an einem Fernseher angeschlossen hast kannst Du, je nach Ausstattung des Fernsehers, auch am Fernseher den Ton noch mal abgreifen. Das kann entweder über Cinchbuchsen gehen (dann benötigst Du für Deine Boxen evt. noch einen Verstärker), manche Fernseher haben auch Ausgänge an denen man Lautsprecher anschließen kann.

    Sleeπ XL

  • Atari Jaguar & universelles Netzteil?

    Zitat von Black Sun

    . Ich traue der Kurzschlussfestigkeit vieler billig Netzteile nicht so. Mir selbst ist auch schonmal eines "geschmolzen", weil die angeschlossene Konsole einen defekt hatte.

    So etwas darf natürlich nicht passieren! "Normale" Netzteile mit Trafo sollten für den Extremfall eigentlich eine Temperatursicherung haben die im Fehlerfall anspricht, wodurch dann aber der Trafo unbrauchbar wird (die Sicherungen sind meist in der Wicklung untergebracht), Schaltnetzteile sind i.d.R. kurzschlußfest.

    Wenn es Dich beruhigt: Ich habe mit einem Netzteil dieses Typs einen Hochspannungstest durchgeführt, das Teil eine Stunde mit kurzgeschlossenem Ausgang betrieben und erst mal mit einer Last von einem Ampere laufen lassen bevor ich es an meine Jaguar gehangen habe. So ein Erlebnis wie Du es gehabt hast möchte ich nicht erleben. ;)

    Zitat von Black Sun

    .Und die wenigsten Leute machen sich ja überhaupt große Gedanken, sondern kaufen einfach das günstigste Netzteil das sie finden können.

    Da stimme ich Dir zu. Wobei, als Laie zu beurteilen ob ein Gerät wirklich etwas taugt ist auch nicht immer so einfach.

    Noch zu 1: Ich bin kein Freund vom wechselseitigen Benutzen verschiedener Netzteile für das selbe Gerät. Da ist mir die Gefahr zu groß daß ich irgendwann doch einmal ein falsches erwische. Wenn ich für ein Gerät immer genau ein NT habe kann eigentlich nix passieren.
    Wenn ich aber gewohnt bin daß es bei der einen Konsole wegen eines Mods egal ist welches NT ich nehme wäre mir die Gefahr zu groß das ich dann bei einer Konsole gleichen Typs, aber ohne Mod, aus Gewohnheit dann zum - für die unveränderte Konsole - falschen NT greife...
    Ich habe auch schon von Leuten gelesen die ihre Jag so umgestrickt haben daß sie 5V an der originalen NV-Buchse einspeisen, die dann direkt hinter den Spannungsregler gehen und das ganze ohne von außen sichtbare Veränderung. Da brauche ich nur EINMAL das originale ATARI-NT einstecken (was ja naheliegt wenn man den Mod nicht kennt (z.B. auf einem Treffen) oder mal nicht daran denkt) und die Konsole ist wirklich tot...

    Sleeπ

  • Atari Jaguar & universelles Netzteil?

    Die Jaguar gegen verpolung zu schützen dürfte schon Sinn machen. Da es ziemlich unüblich ist "+" auf den äußeren Anschluß zu legen hat man die Konsole ziemlich schnell gegrillt wenn man sich mal im Netzteil vergreift.

    Als Schutz muß man nicht unbedingt einen Gleichrichter reinfummeln (und dafür Leiterbahnen auftrennen), sondern eine Diode über die Buchse löten die bei vepolten Netzteil dieses kurzschließt. Dazu sind keine tiefgreifenden Eingriffe nötig und der Mod läßt sich leicht wieder rückgängig machen.

    Sleeπ XL

  • Atari Jaguar & universelles Netzteil?

    Kein Problem. Die ersten Verteiler habe ich selbst gelötet, da das aber relativ aufwendig war und bei selbstangeschlagenen Steckern bzw. Kupplungen die Zugentlastung i.d.R. nicht so gut wie bei industriell angeschlagenen ist habe ich mich auf die Suche nach einem fertig angeschlagenem Verteiler gemacht. Diesen bekommst Du hier. Ist zwar teurer als der Selbstbau, aber voraussichtlich stabiler.

    Nach dem Netzteil habe ich ziemlich lange gesucht; da darfst Du gerne auch mal Ausschau halten: Eingang: 100-240V, 50/60Hz , Ausgang: 9V= / 2,5A mit passend gepoltem Hohlstecker.

    Ich lebe nicht davon und mache das "just for fun" weil ich ATARI (alt) mag.

    Sleeπ XL

  • Atari Jaguar reparieren?!?

    Zitat von RaVeN1989

    ...Man muss nur noch direkt ein 5 V Netzteil anschließen! Von außen sieht alles normal aus!

    Der Beitrag ist zwar schon etwas älter, aber bei so einer (unsichtbaren) Modifikation würde ich UNBEDINGT einen fetten Aufkleber draufmachen daß an diese Konsole ein 5V und kein 12V-Netzteil drankommt!!!

    Wenn versehentlich das originale Netzteil angeschlossen wird (12V direkt auf dem 5V-Zweig) dürften sich sämtliche Chips in der Konsole verabschieden und die Jaguar unwiederbringlich tot sein...

    Da denkt man im Augenblick wohl dran, aber wenn das Teil mal 1/2 Jahr auf´m Speicher steht, oder verkauft wird und man schließt ein dafür von ATARI vorgesehene NT an war´s daß.

    Sleepy XL

  • Atari Jaguar & universelles Netzteil?

    Es soll auch nicht so tun als wenn es original wäre; der Aufkleber ist mehr "aus der Not" entstanden. Da heutzutage bei vielen Netzteilen nicht mehr draufsteht für welches Gerät sie sind, oft noch nicht mal die Marke des zugehörigen Gerätes, kommt es schnell zu Verwechslungen, was - speziell bei der Jaguar mit der unüblichen Polung - zum vorläufigen Tod des Gerätes führen kann.

    Wenn Du mehrere ähnliche oder sogar gleich aussehende Netzteile rumliegen hast wirst Du dankbar sein wenn Du auf einen Blick erkannen kannst zu welchem Gerät welches NT gehört. Wenn Dich der Aufkleber stört kannst Du ihn ja auch einfach wieder abziehen. ;)
